processo MEDIÇÃO DO TERRENO
OBSERVAÇÕES:
Nas grandes construções, a medição do terreno também pode ser feita por um topógrafo, que fará um levantamento planialtimétrico (plani=plano alti=altura métrico=medidas) de todo o terreno utilizando um teodolito. Aqui, trataremos do processo simples e econômico de realizar o mesmo serviço, ainda que com menor precisão. A medição do terreno anterior à elaboração do projeto ajuda a melhor visualizar e aproveitar as potencialidades do terreno, sendo também necessária no momento da marcação dos pontos do projeto no terreno.
Nos casos em que o terreno tem grandes diferenças de nível, sem medidas apenas no plano horizontal, é preciso medir por etapas. Para isso utilizamos uma mangueira na verificação do nível. A mangueira de nível também será utilizada várias outras vezes durante a obra, principalmente quando for preciso manter o nível de determinado local, como em pisos, batentes e azulejos.
INSTRUMENTOS:
Para a medição horizontal são necessárias pequenas estacas de madeira, marretinha (IMAGEM 1) e trena (é aconselhável trenas de 30 ou 50m, pois com trenas pequenas de 5 ou 7m, é preciso medir diversas vezes e isso aumenta a chance de erros).
Para a medição vertical são necessárias balizas (estacas compridas de madeira), mangueira transparente (de diâmetro diâmetro pequeno, mas grossa para evitar a dobra), lápis ou giz e novamente a trena.
MATERIAL NECESSÁRIO: Para a medição vertical é necessário água.

PASSO A PASSO:

MEDIÇÃO HORIZONTAL
É importante que, à medida em que forem realizadas as medições, se marquem piquetes no terreno (IMAGEM 2). Esse procedimento ajuda a visualizar e entender melhor o terreno e evita-se medições repetitivas.
A partir de um ponto conhecido (um piquete predefinido na rua, um poste, etc.) mede-se com a trena a distância desejada (IMAGEM 03).

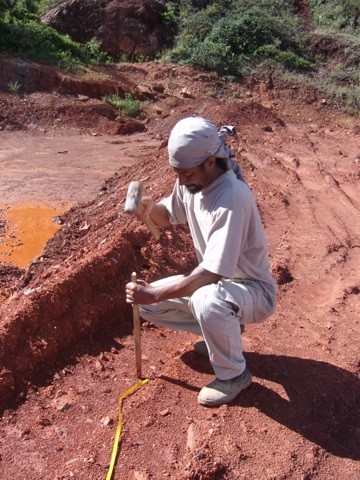

No ponto definido, finca-se uma pequena estaca de madeira, utilizando a marretinha (IMAGEM 04).
A partir deste primeiro piquete novos podem ser marcados e assim por diante.

MEDIÇÃO VERTICAL
A partir de um nível de referência (do passeio ou da rua), segura-se uma estaca de madeira na posição vertical, mede-se com a trena e marca-se na estaca com o lápis a altura do nível desejado.
Em seguida segura-se a mangueira transparente cheia d’água rente à estaca alinhando o nível da água à marca (IMAGEM 05).
Uma segunda pessoa em outro ponto do terreno segura outra estaca de madeira na posição vertical e a outra ponta da mangueira rente à mesma. O nível da água em relação à segunda estaca se encontra na mesma altura daquele medido na primeira estaca (IMAGEM 06).
Deve-se sempre ter cuidado para não deixar bolhas dentro da mangueira.
O processo se repete até que o objetivo da medição seja alcançado. Esse procedimento se baseia na teoria da física dos vasos comunicantes.
Fazer marcações em objetos fixos (árvores, barracão da obra, muro de divisa, etc.) pode ser útil, poupando repetitivas medições (IMAGEM 07).

imagem 01

imagem 02

imagem 03

imagem 04

imagem 05

imagem 06

imagem 07
